产品中心
电子插件智能装备技术创新者

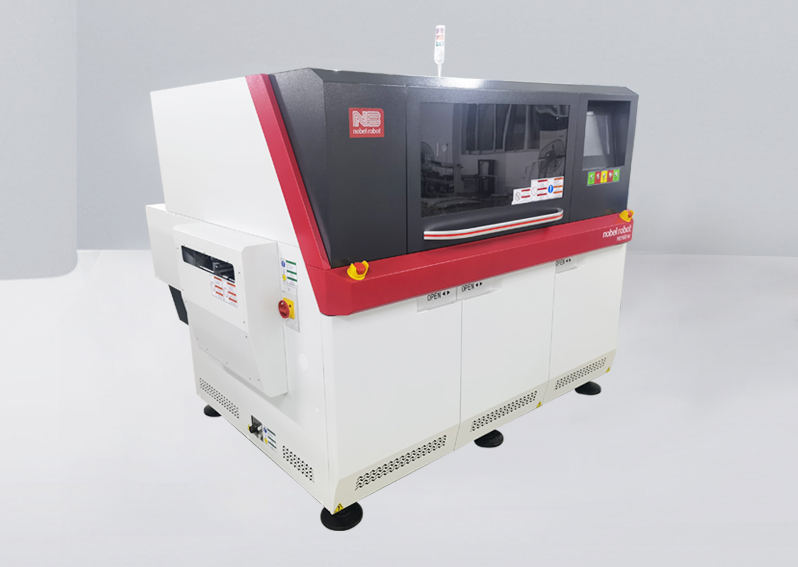

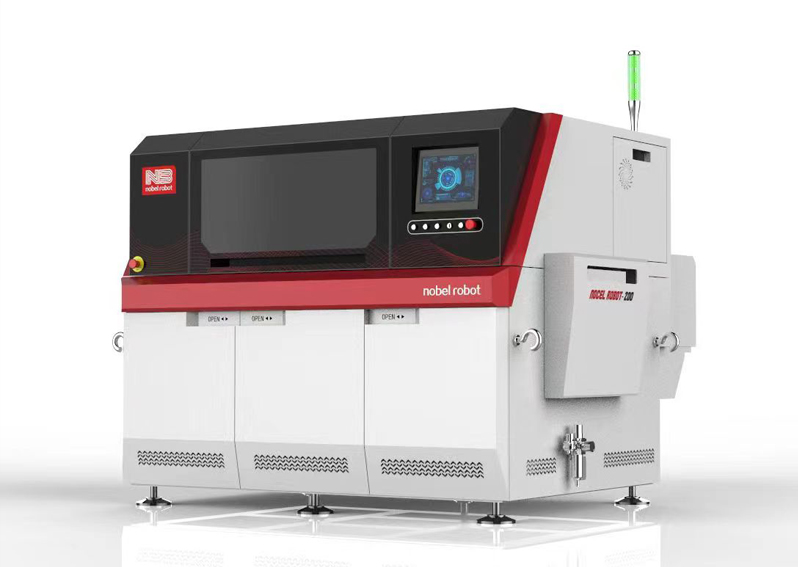

全新自动立式插件机
- 伺服电机驱动，360°插入角度，实现高速高密度插件。
- 插件不良自动检测，可以选择自动补插功能。
- 全自动上下板轨道系统，配合上下板机实现全自动流程。
- 支持2.5/5.0mm跨距，7.5/10.0/3.5mm跨距（选项）。
- 触摸屏中文界面，高端、便捷、易用。
- 紧凑型设计，占用空间小。
产品特点
伺服电机驱动，360°插入角度，实现高速高密度插件。
插件不良自动检测，可以选择自动补插功能。
全自动上下板轨道系统，配合上下板机实现全自动流程。
支持2.5/5.0mm跨距，7.5/10.0/3.5mm跨距（选项）。
触摸屏中文界面，高端、便捷、易用。
紧凑型设计，占用空间小。
多种配置可供选购
- 德标型
- 日标高配型
- 日标标配型
- 定制型
*以上型号均可支持2.5/5.0mm跨距，7.5/10.0/3.5mm跨距（订购时可根据客户需求选择）。
与国内外主流立式插件机的性价比评估：
| 品牌 | 国外某主流型号 | Nb168 | 国内某主流型号 |
| 理论产能（CPH） | 22000 | 22000 | 18000 |
| 实际产能（CPH） | 16000 | 16000 | 6000 |
| 实际插入率（PPM） | 小于1000 | 小于1000 | 小于3000 |
| 投资额（RMB） | 1400K-1800K | 700K-900K | 350K-500K |
| 耗材（RMB/月） | 10K-20K | 1K-2K | 1K-2K |
| 使用寿命（年） | 10+ | 10+ | 2-5 |
性能参数
| 电源 | 额定电压：3相 380V±20V 频率：50/60HZ 额定容量：约4.0kVA |
| 空气源 | 供给气压：Min 0.45Mpa-Max 0.8Mpa (运转气压为0.45MPa-0.5MPa) 供给空气量：约80L/min（A.N.R） |
| 设备尺寸 | W2120mm*D1750mm*H1610mm(不包信号塔，料架) |
| 重量 | 主机重量：约2000kg(仅主机) |
| 速度 | 快速插件：0.168秒/点 |
| 适合元件 | 间距：2.5mm/5.0mm(标准型号) 间距：3.5mm/7.5mm/10.0mm（选购型号√） |
| 插入方向 | 360°方向（1°为单位） |
| 补插方式 | 自动机器补插/手动机器补插 |
| 识别方式 | 自动识别 |
| 适用基板尺寸 | 最小：50*50mm 最大：500*380mm |
| 折弯角度 | N字形35°角 |
| 供料器 | 5.0mm标准供料器（10支） |
